產品特點:
串聯式泵用干氣密封,沖洗方案常采用Plan11/21+Plan72+76.介質不會泄漏進入大氣環(huán)境。通常內側微量泄漏需排入火炬系統(tǒng)。當用于芳烴、醋酸等飽和蒸汽壓低于大氣壓的介質時,沖洗方案常采用Plan11/21+Plan72+75.
典型應用:石油化工及煤化工等行業(yè)中的輕烴、芳烴、環(huán)氧乙烷、醋酸等泵。
技術參數:
密封腔溫度:-40℃+176℃
線速度:≤25m/s
密封腔壓力:≤60bar
材料組合:
密封面:石墨,反應碳化硅,無壓碳化硅,碳化鎢
輔助密封:丁腈橡膠,氟橡膠,乙丙橡膠,全氟橡膠
彈簧及金屬件:304,316,哈氏合金

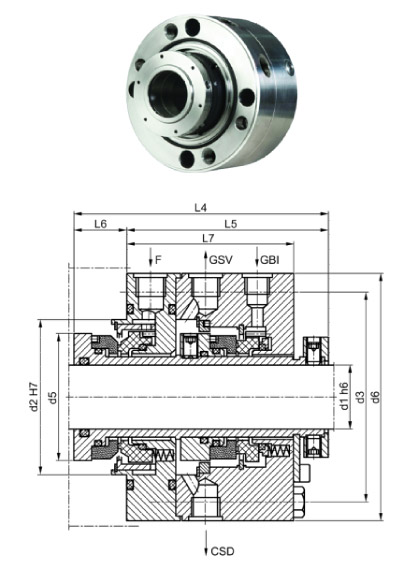

size | d1 | d2 | d3 | d5 | d6 | L4 | L5 | L6 | L7 |
20 | 20 | 70 | 105 | 51 | 128 | 128 | 98 | 30 | 80 |
30 | 30 | 80 | 115 | 63 | 138 | 130 | 98 | 32 | 80 |
40 | 40 | 90 | 125 | 74 | 148 | 133 | 98 | 35 | 80 |
50 | 50 | 100 | 140 | 84 | 168 | 142 | 107 | 35 | 87 |
60 | 60 | 120 | 160 | 99 | 188 | 142 | 107 | 35 | 87 |
70 | 70 | 130 | 170 | 108 | 198 | 142 | 107 | 35 | 87 |
80 | 80 | 140 | 180 | 120 | 208 | 142 | 107 | 35 | 87 |
90 | 90 | 160 | 205 | 138 | 238 | 150 | 115 | 35 | 93 |
100 | 100 | 170 | 215 | 148 | 248 | 150 | 115 | 35 | 93 |
110 | 110 | 180 | 225 | 157 | 258 | 155 | 115 | 40 | 93 |
