技術參數:
密封腔溫度:-20℃+160℃
線速度:≤20m/s
密封腔壓力:≤12bar
軸徑尺寸:20-100mm
材料組合:
密封面:石墨,反應碳化硅,無壓碳化硅,碳化鎢
輔助密封:丁腈橡膠,氟橡膠,乙丙橡膠
彈簧及金屬件:304,316

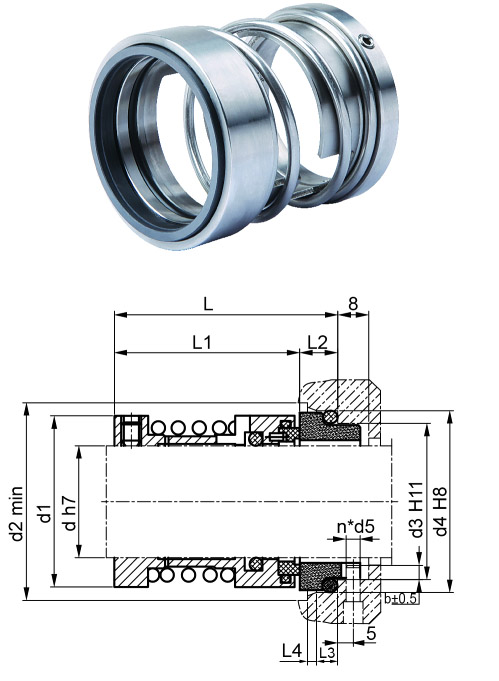

Size | d | d1 | d2 | d3 | d4 | d5 | L | L1 | L2 | L3 | L4 | b |
20 | 20 | 34 | 36 | 29 | 35 | 3 | 51 | 41 | 10 | 5.5 | 2 | 3.5 |
24 | 24 | 38 | 40 | 33 | 39 | 3 | 53 | 43 | 10 | 5.5 | 2 | 3.5 |
25 | 25 | 39 | 41 | 34 | 40 | 3 | 53 | 43 | 10 | 5.5 | 2 | 3.5 |
28 | 28 | 42 | 44 | 37 | 43 | 3 | 55 | 45 | 10 | 5.5 | 2 | 3.5 |
30 | 30 | 44 | 46 | 39 | 45 | 3 | 55 | 45 | 10 | 5.5 | 2 | 3.5 |
32 | 32 | 46 | 48 | 42 | 48 | 3 | 55 | 45 | 10 | 5.5 | 2 | 3.5 |
33 | 33 | 47 | 49 | 42 | 48 | 3 | 55 | 45 | 10 | 5.5 | 2 | 3.5 |
35 | 35 | 49 | 51 | 44 | 50 | 3 | 59 | 49 | 10 | 5.5 | 2 | 3.5 |
38 | 38 | 54 | 58 | 49 | 56 | 4 | 64 | 53 | 11 | 6 | 2 | 4 |
40 | 40 | 56 | 60 | 51 | 58 | 4 | 66 | 55 | 11 | 6 | 2 | 4 |
43 | 43 | 59 | 63 | 54 | 61 | 4 | 66 | 55 | 11 | 6 | 2 | 4 |
45 | 45 | 61 | 65 | 56 | 63 | 4 | 66 | 55 | 11 | 6 | 2 | 4.5 |
48 | 48 | 64 | 68 | 59 | 66 | 4 | 66 | 55 | 11 | 6 | 2 | 4.5 |
50 | 50 | 66 | 70 | 62 | 70 | 4 | 73 | 60 | 13 | 6 | 2.5 | 4.5 |
53 | 53 | 69 | 73 | 65 | 73 | 4 | 74 | 61 | 13 | 6 | 2.5 | 5 |
55 | 55 | 71 | 75 | 67 | 75 | 4 | 74 | 61 | 13 | 6 | 2.5 | 5 |
60 | 60 | 78 | 85 | 72 | 80 | 4 | 76 | 63 | 13 | 6 | 2.5 | 5 |
63 | 63 | 81 | 88 | 75 | 83 | 4 | 76 | 63 | 13 | 6 | 2.5 | 5 |
65 | 65 | 84 | 90 | 77 | 85 | 4 | 80 | 67 | 13 | 6 | 2.5 | 5 |
70 | 70 | 90 | 95 | 83 | 92 | 4 | 83 | 68 | 15 | 7 | 2.5 | 5 |
75 | 75 | 95 | 104 | 88 | 97 | 4 | 87 | 72 | 15 | 7 | 2.5 | 5 |
80 | 80 | 100 | 109 | 95 | 105 | 4 | 87.5 | 72 | 15.5 | 7 | 3 | 6 |
85 | 85 | 107 | 114 | 100 | 110 | 4 | 92.5 | 77 | 15.5 | 7 | 3 | 6 |
90 | 90 | 112 | 119 | 105 | 115 | 4 | 92.5 | 77 | 15.5 | 7 | 3 | 6 |
95 | 95 | 119 | 124 | 110 | 120 | 4 | 97.5 | 82 | 15.5 | 7 | 3 | 6 |
100 | 100 | 124 | 129 | 115 | 125 | 4 | 97.5 | 82 | 15.5 | 7 | 3 | 6 |
