技術參數:
密封腔溫度:-20℃+180℃
線速度:≤15m/s
密封腔壓力:≤10bar
軸徑尺寸:10-80mm
材料組合:
密封面:石墨,反應碳化硅,無壓碳化硅,碳化鎢
輔助密封:丁腈橡膠,氟橡膠,乙丙橡膠
彈簧及金屬件:304,316

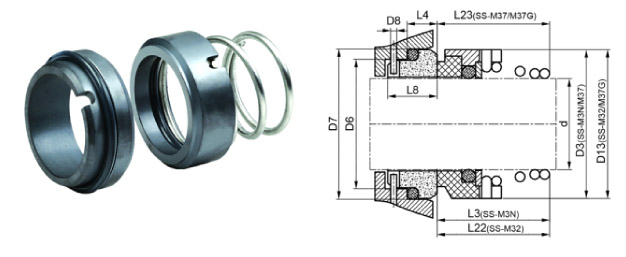

Size | d | D3 | D13 | D6 | D7 | D8 | L3 | L4 | L8 | L22 | L23 |
10 | 10 | 19 | 20 | 17 | 21 | 3 | 15.5 | 10 | 17.5 | 16.9 | |
12 | 12 | 21 | 22 | 19 | 23 | 3 | 16 | 10 | 17.5 | 17.4 | |
14 | 14 | 23 | 24 | 21 | 25 | 3 | 16.5 | 10 | 17.5 | 17.4 | 16.5 |
16 | 16 | 26 | 26 | 23 | 27 | 3 | 18 | 10 | 17.5 | 19.5 | 16.5 |
18 | 18 | 29 | 31 | 27 | 33 | 3 | 19.5 | 11.5 | 19.5 | 20.5 | 18 |
20 | 20 | 31 | 34 | 29 | 35 | 3 | 22 | 11.5 | 19.5 | 22 | 19 |
22 | 22 | 33 | 36 | 31 | 37 | 3 | 21.5 | 11.5 | 19.5 | 23.5 | 20.5 |
24 | 24 | 35 | 38 | 33 | 39 | 3 | 23.5 | 11.5 | 19.5 | 25 | 22 |
25 | 25 | 36 | 39 | 34 | 40 | 3 | 26.5 | 11.5 | 19.5 | 26.5 | 23.5 |
28 | 28 | 40 | 42 | 37 | 43 | 3 | 26.5 | 11.5 | 19.5 | 26.5 | 24.5 |
30 | 30 | 43 | 44 | 39 | 45 | 3 | 26.5 | 11.5 | 19.5 | 25 | 24.5 |
32 | 32 | 46 | 46 | 42 | 48 | 3 | 28.5 | 11.5 | 19.5 | 28.5 | 28 |
33 | 33 | 47 | 47 | 42 | 48 | 3 | 28.5 | 11.5 | 19.5 | ||
35 | 35 | 49 | 49 | 44 | 50 | 3 | 28.5 | 11.5 | 19.5 | 28.5 | 28 |
38 | 38 | 53 | 54 | 49 | 56 | 4 | 33.5 | 14 | 22 | 32.2 | 31 |
40 | 40 | 56 | 56 | 51 | 58 | 4 | 36 | 14 | 22 | 34.7 | 34 |
43 | 43 | 59 | 59 | 54 | 61 | 4 | 38.5 | 14 | 22 | ||
45 | 45 | 61 | 61 | 56 | 63 | 4 | 39.5 | 14 | 22 | 39.2 | 36.5 |
48 | 48 | 64 | 64 | 59 | 66 | 4 | 46 | 14 | 22 | 44.7 | 42 |
50 | 50 | 66 | 66 | 62 | 70 | 4 | 45 | 15 | 23 | 45.7 | 43 |
53 | 53 | 69 | 69 | 65 | 73 | 4 | 47 | 15 | 23 | ||
55 | 55 | 71 | 71 | 67 | 75 | 4 | 49 | 15 | 23 | 49 | 47 |
58 | 58 | 76 | 78 | 70 | 78 | 4 | 55 | 15 | 23 | 52 | 50 |
60 | 60 | 78 | 79 | 72 | 80 | 4 | 55 | 15 | 23 | 53 | 51 |
63 | 63 | 83 | 83 | 75 | 83 | 4 | 55 | 15 | 23 | ||
65 | 65 | 84 | 85 | 77 | 85 | 4 | 55 | 15 | 23 | 54.3 | 52 |
68 | 68 | 88 | 88 | 81 | 90 | 4 | 55 | 18 | 26 | 55.3 | 52.7 |
70 | 70 | 90 | 90 | 83 | 92 | 4 | 57 | 18 | 26 | 56.3 | 54 |
75 | 75 | 98 | 98 | 88 | 97 | 4 | 62 | 18 | 26 | 56.3 | 54 |
80 | 80 | 100 | 103 | 95 | 105 | 4 | 61.8 | 18.2 | 26.2 | 59.3 | 58 |
