技術參數:
密封腔溫度:-20℃+120℃
線速度:≤15m/s
密封腔壓力:≤10bar
軸徑尺寸:14-90mm
材料組合:
密封面:石墨,反應碳化硅,無壓碳化硅,碳化鎢
輔助密封:丁腈橡膠,氟橡膠,乙丙橡膠,四丙氟橡膠
彈簧及金屬件:304,316

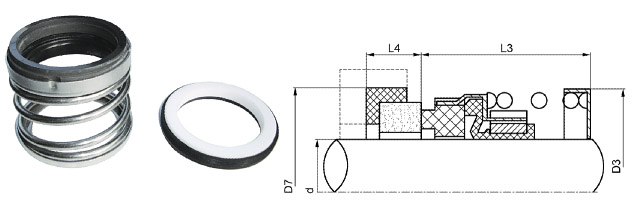

Size | d | D3 | D7 | L3 | L4 |
14 | 14 | 27.5 | 30 | 19 | 5 |
16 | 16 | 28.5 | 32 | 21 | 5 |
18 | 18 | 31.2 | 35 | 22.5 | 7.5 |
20 | 20 | 31.7 | 35 | 21 | 8 |
25 | 25 | 40.2 | 40 | 25.5 | 8 |
28 | 28 | 44.1 | 43 | 25.5 | 8 |
30 | 30 | 45.1 | 45 | 25.5 | 9 |
32 | 32 | 49 | 48 | 33.5 | 9 |
33 | 33 | 49 | 48 | 33.5 | 9 |
35 | 35 | 50.2 | 50 | 33.5 | 9 |
38 | 38 | 55.3 | 56 | 33.5 | 9 |
40 | 40 | 57 | 58 | 33.5 | 9 |
43 | 43 | 60.7 | 61 | 36.5 | 9.5 |
45 | 45 | 62.5 | 63 | 38 | 9.5 |
48 | 48 | 66.5 | 66 | 38 | 9.5 |
50 | 50 | 68.6 | 70 | 38 | 9.5 |
53 | 53 | 70.8 | 73 | 41 | 9.5 |
55 | 55 | 72.4 | 75 | 41 | 9.5 |
58 | 58 | 80 | 78 | 42 | 9.5 |
60 | 60 | 83 | 80 | 42 | 9.5 |
65 | 65 | 87.2 | 85 | 42 | 10 |
70 | 70 | 91.6 | 92 | 45 | 11 |
75 | 75 | 99.4 | 97 | 47 | 12 |
80 | 80 | 104.6 | 104 | 55 | 12 |
85 | 85 | 111 | 109 | 64 | 12 |
90 | 90 | 113 | 114 | 66 | 12 |
