技術參數:
密封腔溫度:-50℃+204℃
線速度:≤23m/s
密封腔壓力:≤20bar
軸徑尺寸:25-100mm
材料組合:
密封面:石墨,反應碳化硅,無壓碳化硅,碳化鎢
輔助密封:丁腈橡膠,氟橡膠,乙丙橡膠,全氟橡膠
彈簧及金屬件:304,316,哈氏合金

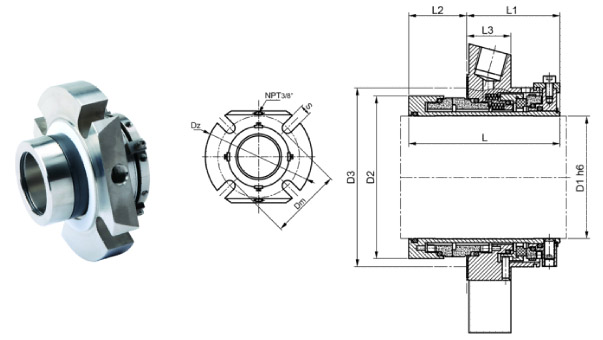

Size | D1 | D2 | D3min | D3max | L | L1 | L2 | L3 | Dm | Dz. | s |
25 | 25 | 43.0 | 44.0 | 51.5 | 86.5 | 53.4 | 33.1 | 25.4 | 62 | 105 | 13.2 |
28 | 28 | 46.0 | 47.0 | 52.0 | 86.5 | 53.4 | 33.1 | 25.4 | 62 | 105 | 13.2 |
30 | 30 | 48.0 | 49.0 | 56.0 | 86.5 | 53.4 | 33.1 | 25.4 | 65 | 105 | 13.2 |
32 | 32 | 49.8 | 51.0 | 57.0 | 86.5 | 53.4 | 33.1 | 25.4 | 67 | 108 | 13.2 |
33 | 33 | 49.8 | 51.0 | 57.0 | 86.5 | 53.4 | 33.1 | 25.4 | 67 | 108 | 13.2 |
35 | 35 | 53.0 | 54.0 | 61.5 | 86.5 | 53.4 | 33.1 | 25.4 | 70 | 113 | 13.2 |
38 | 38 | 56.0 | 57.0 | 66.0 | 86.5 | 53.4 | 33.1 | 25.4 | 75 | 123 | 13.2 |
40 | 40 | 58.0 | 59.0 | 68.0 | 86.5 | 53.4 | 33.1 | 25.4 | 75 | 123 | 14.2 |
42 | 42 | 60.5 | 61.5 | 69.5 | 86.5 | 53.4 | 33.1 | 25.4 | 80 | 133 | 14.2 |
43 | 43 | 60.5 | 61.5 | 70.5 | 86.5 | 53.4 | 33.1 | 25.4 | 80 | 133 | 14.2 |
45 | 45 | 62.5 | 64.0 | 73.0 | 86.5 | 53.4 | 33.1 | 25.4 | 81 | 138 | 14.2 |
48 | 48 | 65.6 | 67.0 | 75.0 | 86.5 | 53.4 | 33.1 | 25.4 | 84 | 138 | 14.2 |
50 | 50 | 68.0 | 69.0 | 78.0 | 86.5 | 53.4 | 33.1 | 25.4 | 87 | 148 | 14.2 |
53 | 53 | 72.0 | 73.0 | 87.0 | 86.5 | 53.4 | 33.1 | 25.4 | 97 | 148 | 18 |
55 | 55 | 73.0 | 74.0 | 88.0 | 86.5 | 53.4 | 33.1 | 25.4 | 90 | 148 | 18 |
60 | 60 | 78.0 | 79.0 | 91.0 | 86.5 | 53.4 | 33.1 | 25.4 | 102 | 157 | 18 |
65 | 65 | 84.8 | 85.7 | 98.5 | 86.5 | 53.4 | 33.1 | 25.4 | 109 | 163 | 18 |
70 | 70 | 93.0 | 95.0 | 108.0 | 86.5 | 53.4 | 33.1 | 25.4 | 118 | 178 | 18 |
75 | 75 | 100.0 | 101.6 | 118.0 | 108.0 | 63.9 | 44.1 | 28.0 | 129 | 190 | 18 |
80 | 80 | 106.4 | 108.0 | 124.0 | 108.0 | 63.9 | 44.1 | 28.0 | 135 | 195 | 18 |
85 | 85 | 109.5 | 111.1 | 128.0 | 108.0 | 63.9 | 44.1 | 28.0 | 139 | 198 | 22 |
90 | 90 | 115.9 | 117.5 | 135.0 | 108.0 | 63.9 | 44.1 | 28.0 | 145 | 205 | 22 |
95 | 95 | 119.1 | 120.7 | 138.0 | 108.0 | 63.9 | 44.1 | 28.0 | 148 | 208 | 22 |
100 | 100 | 125.4 | 127.0 | 144.0 | 108.0 | 63.9 | 44.1 | 28.0 | 154 | 218 | 22 |
