技術參數:
密封腔溫度:-40℃+200℃
線速度:≤23m/s
密封腔壓力:≤20bar
軸徑尺寸:30-110mm
材料組合:
密封面:石墨,反應碳化硅,無壓碳化硅,碳化鎢
輔助密封:丁腈橡膠,氟橡膠,乙丙橡膠,全氟橡膠
彈簧及金屬件:304,316,哈氏合金

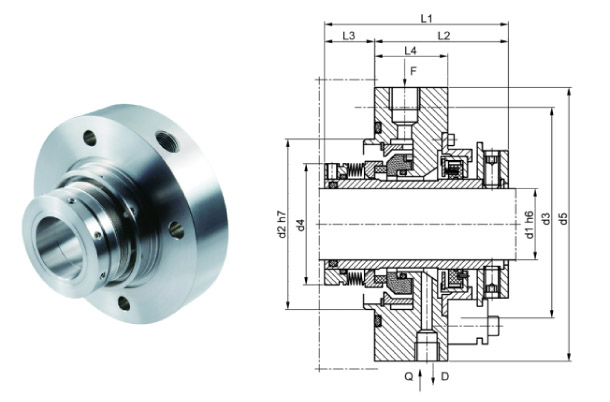

Size | d1 | d2 | d3 | d4 | d5 | L1 | L2 | L3 | L4 |
30 | 30 | 80 | 115 | 55.6 | 138 | 102 | 77 | 25 | 45 |
40 | 40 | 90 | 125 | 65.1 | 148 | 102.5 | 77 | 25.5 | 45 |
50 | 50 | 100 | 140 | 74.6 | 168 | 108.5 | 77 | 31.5 | 45 |
60 | 60 | 120 | 160 | 87.3 | 188 | 120.5 | 79 | 41.5 | 45 |
70 | 70 | 130 | 170 | 98.4 | 198 | 121 | 79 | 45 | 45 |
80 | 80 | 140 | 180 | 108 | 208 | 125 | 79 | 46 | 45 |
90 | 90 | 160 | 205 | 120.7 | 238 | 132 | 86 | 46 | 50 |
100 | 100 | 170 | 215 | 130.2 | 248 | 136 | 89 | 47 | 50 |
110 | 110 | 180 | 225 | 138.9 | 258 | 141 | 89 | 52 | 50 |
