技術參數:
密封腔溫度:-20℃+160℃
線速度:≤20m/s
密封腔壓力:≤16bar
軸徑尺寸:20-100mm
材料組合:
密封面:石墨,反應碳化硅,無壓碳化硅,碳化鎢
輔助密封:丁腈橡膠,氟橡膠,乙丙橡膠,全氟橡膠
彈簧及金屬件:304,316,哈氏合金

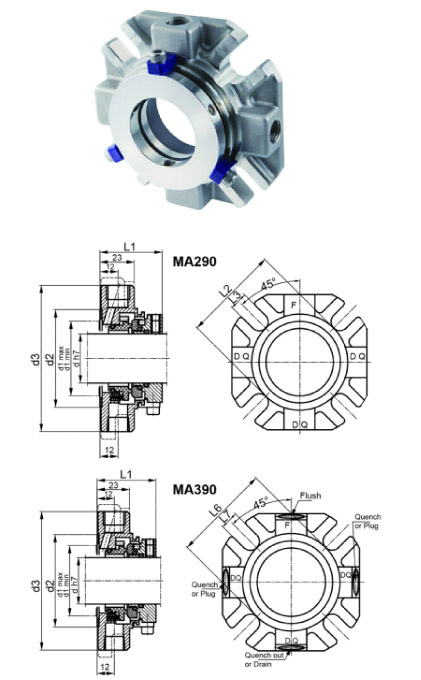

Size | d | d1min | d1max | d2 | d3 | L1 | L2 | L3 |
20 | 20 | 30 | 51 | 58 | 104 | 42 | 60 | 12 |
24 | 24 | 34 | 51 | 58 | 104 | 42 | 60 | 12 |
25 | 25 | 35 | 51 | 58 | 104 | 42 | 60 | 12 |
28 | 28 | 38 | 54 | 63 | 108 | 42 | 65 | 12 |
30 | 30 | 40 | 56 | 63 | 108 | 42 | 65 | 12 |
32 | 32 | 42 | 56 | 63 | 108 | 42 | 65 | 12 |
33 | 33 | 43 | 66 | 73 | 118 | 42 | 75 | 14 |
35 | 35 | 45 | 66 | 73 | 118 | 42 | 75 | 14 |
38 | 38 | 48 | 66 | 73 | 118 | 42 | 75 | 14 |
40 | 40 | 50 | 66 | 73 | 118 | 42 | 75 | 14 |
43 | 43 | 53 | 71 | 78 | 128 | 42 | 80 | 14 |
45 | 45 | 55 | 71 | 78 | 128 | 42 | 80 | 14 |
48 | 48 | 58 | 81 | 88 | 138 | 44 | 90 | 14 |
50 | 50 | 60 | 81 | 88 | 138 | 44 | 90 | 14 |
53 | 53 | 63 | 81 | 88 | 138 | 44 | 90 | 14 |
55 | 55 | 65 | 81 | 88 | 138 | 44 | 90 | 14 |
58 | 58 | 68 | 96 | 103 | 164 | 46 | 105 | 18 |
60 | 60 | 70 | 96 | 103 | 164 | 46 | 105 | 18 |
63 | 63 | 73 | 96 | 103 | 164 | 46 | 105 | 18 |
65 | 65 | 75 | 96 | 103 | 164 | 46 | 105 | 18 |
70 | 70 | 80 | 102 | 109 | 178 | 46 | 111 | 18 |
75 | 75 | 85 | 114 | 121 | 193 | 49 | 123 | 18 |
80 | 80 | 90 | 114 | 121 | 193 | 49 | 123 | 18 |
85 | 85 | 95 | 124 | 131 | 208 | 49 | 133 | 20 |
90 | 90 | 100 | 124 | 131 | 208 | 49 | 133 | 20 |
95 | 95 | 105 | 134 | 141 | 218 | 49 | 143 | 20 |
100 | 100 | 110 | 134 | 141 | 218 | 49 | 143 | 20 |
