技術參數:
密封腔溫度:-20℃+180℃
線速度:≤15m/s
密封腔壓力:≤5bar
軸徑尺寸:1.125"-4.125"mm
材料組合:
密封面:石墨,反應碳化硅,無壓碳化硅,碳化鎢
輔助密封:丁腈橡膠,氟橡膠,乙丙橡膠,全氟橡膠
彈簧及金屬件:304,316,哈氏合金

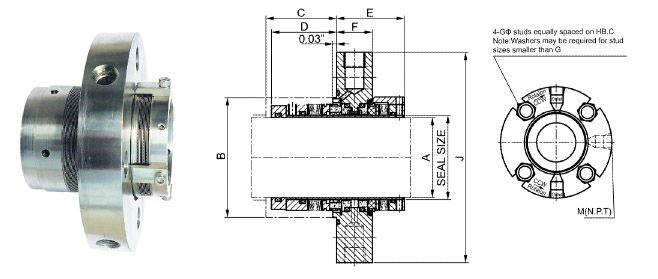

Size | A | Bmin | Bmax | Cmin | D | E | F | Gmax | Hmin | J | M |
1.125 | 1.000 | 1.75 | 1.875 | 1.78 | 1.69 | 2.00 | 1.02 | 0.375 | 2.75 | 3.75 | 0.375 |
1.125 | 1.125 | 1.75 | 2.000 | 1.78 | 1.69 | 2.00 | 1.02 | 0.500 | 3.00 | 3.88 | 0.375 |
1.375 | 1.250 | 2.00 | 2.125 | 1.97 | 1.88 | 2.00 | 1.02 | 0.500 | 3.12 | 4.25 | 0.375 |
1.500 | 1.375 | 2.00 | 2.250 | 1.97 | 1.88 | 2.00 | 1.02 | 0.375 | 3.25 | 4.25 | 0.375 |
1.625 | 1.500 | 2.25 | 2.500 | 1.97 | 1.88 | 2.00 | 1.02 | 0.375 | 3.75 | 4.75 | 0.375 |
1.750 | 1.625 | 2.38 | 2.625 | 1.97 | 1.88 | 2.00 | 1.02 | 0.500 | 3.75 | 4.75 | 0.375 |
1.875 | 1.750 | 2.50 | 2.750 | 1.97 | 1.88 | 2.00 | 1.02 | 0.500 | 3.75 | 5.00 | 0.375 |
2.000 | 1.875 | 2.63 | 2.875 | 1.97 | 1.88 | 2.00 | 1.02 | 0.500 | 3.88 | 5.00 | 0.375 |
2.125 | 2.000 | 2.75 | 3.000 | 1.97 | 1.88 | 2.00 | 1.02 | 0.625 | 4.12 | 5.12 | 0.375 |
2.250 | 2.125 | 2.88 | 3.250 | 1.97 | 1.88 | 2.00 | 1.02 | 0.625 | 4.38 | 6.00 | 0.375 |
2.375 | 2.250 | 3.00 | 3.375 | 1.97 | 1.88 | 2.00 | 1.02 | 0.625 | 4.62 | 6.50 | 0.375 |
2.500 | 2.375 | 3.25 | 3.625 | 2.16 | 2.06 | 2.09 | 1.11 | 0.625 | 5.00 | 6.38 | 0.375 |
2.625 | 2.500 | 3.38 | 3.750 | 2.16 | 2.06 | 2.09 | 1.11 | 0.625 | 5.00 | 6.62 | 0.375 |
2.750 | 2.625 | 3.50 | 3.875 | 2.16 | 2.06 | 2.09 | 1.11 | 0.750 | 5.75 | 7.25 | 0.375 |
2.875 | 2.750 | 3.75 | - | 2.16 | 2.06 | 2.62 | 1.58 | 0.75 | |||
3.000 | 2.750 | 3.88 | - | 2.16 | 2.06 | 2.62 | 1.58 | 0.75 | |||
3.000 | 2.875 | 3.88 | - | 2.16 | 2.06 | 2.62 | 1.58 | 0.75 | |||
3.125 | 2.875 | 4.00 | - | 2.16 | 2.06 | 2.62 | 1.58 | 0.75 | |||
3.125 | 3.000 | 4.00 | - | 2.16 | 2.06 | 2.62 | 1.58 | 0.75 | |||
3.250 | 3.000 | 4.13 | - | 2.16 | 2.06 | 2.62 | 1.58 | 0.75 | |||
3.375 | 3.125 | 4.25 | - | 2.16 | 2.06 | 2.62 | 1.58 | 0.75 | |||
3.500 | 3.250 | 4.38 | - | 2.28 | 2.19 | 2.75 | 1.71 | 0.75 | |||
3.625 | 3.375 | 4.50 | - | 2.28 | 2.19 | 2.75 | 1.71 | 0.75 | |||
3.750 | 3.500 | 4.63 | - | 2.28 | 2.19 | 2.75 | 1.71 | 0.75 | |||
3.875 | 3.625 | 4.75 | - | 2.28 | 2.19 | 2.75 | 1.71 | 0.75 | |||
4.000 | 3.750 | 4.88 | - | 2.28 | 2.19 | 2.75 | 1.71 | 0.75 | |||
4.125 | 3.875 | 5.00 | - | 2.28 | 2.19 | 2.75 | 1.71 | 0.75 |
