技術(shù)參數(shù):
密封腔溫度:-20℃+220℃
線速度:≤16m/s
密封腔壓力:≤25bar
軸徑尺寸:25-70mm (1-2.75")

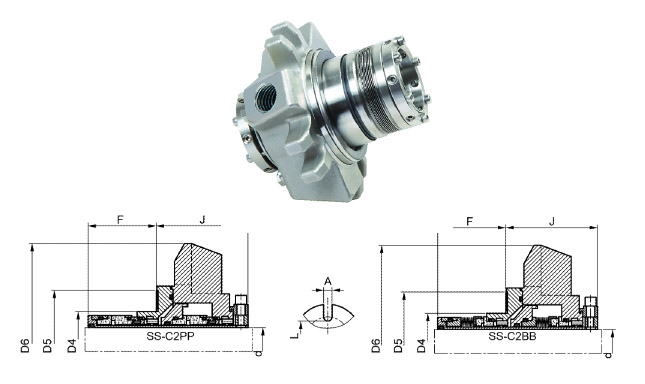

Size/ Inch |
d | D4 | D5 | D6 | F | J | M | L | |
MIN | MAX | ||||||||
1.000 | 1.000 | 1.625 | 1.875 | 2.115 | 3.69-3.75 | 1.838 | 2.062 | 0.440 | 2.750 |
1.125 | 1.125 | 1.750 | 2.000 | 2.240 | 3.69-3.75 | 1.838 | 2.062 | 0.440 | 2.875 |
1.250 | 1.250 | 1.890 | 2.245 | 2.295 | 4.19-4.25 | 1.838 | 2.062 | 0.562 | 3.125 |
1.375 | 1.375 | 2.000 | 2.375 | 2.615 | 3.94-4.00 | 1.838 | 2.062 | 0.440 | 3.250 |
1.437 | 1.437 | 2.250 | 2.688 | 2.775 | 4.72--4.78 | 1.903 | 2.122 | 0.560 | 3.750 |
1.500 | 1.500 | 2.250 | 2.525 | 2.775 | 4.69-4.75 | 1.903 | 2.122 | 0.560 | 3.750 |
1.625 | 1.625 | 2.375 | 2.780 | 3.030 | 4.69-4.76 | 1.903 | 2.122 | 0.560 | 3.750 |
1.750 | 1.750 | 2.500 | 2.875 | 3.150 | 4.94-5.00 | 1.903 | 2.122 | 0.560 | 3.875 |
1.875 | 1.875 | 2.625 | 2.875 | 3.150 | 4.94-5.01 | 1.903 | 2.122 | 0.560 | 3.875 |
1.937 | 1.937 | 2.690 | 2.920 | TBD | TBD | 1.903 | 2.122 | TBD | TBD |
2.000 | 2.000 | 2.750 | 3.030 | 3.280 | 5.00-5.12 | 1.903 | 2.122 | 0.688 | 4.120 |
2.125 | 2.125 | 2.875 | 3.125 | 3.430 | 5.94-6.00 | 1.903 | 2.122 | 0.750 | 4.250 |
2.250 | 2.250 | 3.000 | 3.280 | TBD | TBD | 1.903 | 2.122 | TBD | TBD |
2.375 | 2.375 | 3.125 | 3.678 | 3.975 | 6.32-6.38 | 1.903 | 2.122 | 0.750 | 4.875 |
2.437 | 2.437 | 3.375 | 3.450 | TBD | 6.32-6.38 | 1.934 | 2.091 | 0.750 | 4.875 |
2.500 | 2.500 | 3.375 | 3.687 | 3.975 | 6.32-6.38 | 1.903 | 2.122 | 0.750 | 4.875 |
2.625 | 2.625 | 3.625 | 4.312 | 4.615 | 7.19-7.25 | 2.429 | 2.906 | 0.880 | 5.625 |
2.750 | 2.750 | 3.750 | 4.312 | 4.615 | 7.19-7.25 | 2.429 | 2.906 | 0.880 | 5.625 |
Size/ Metric |
d | D4 | D5 | D6 | F | J | M | L | |
MIN | MAX | ||||||||
25 | 25 | 41.28 | 47.5 | 53.72 | 93.73-95.25 | 46.69 | 48.26 | 11.18 | 69.85 |
30 | 30 | 48.01 | 57.02 | 63.37 | 106.4-108.0 | 46.69 | 48.26 | 14.27 | 79.38 |
33 | 33 | 50.08 | 60.33 | 66.42 | 109.7-111.3 | 46.69 | 48.26 | 14.27 | 82.55 |
35 | 35 | 50.08 | 60.33 | 66.42 | 109.7-111.3 | 46.69 | 48.26 | 14.27 | 82.55 |
38 | 38 | 51.15 | 64.14 | 70.49 | 119.1-120.7 | 48.34 | 48.26 | 14.27 | 95.25 |
40 | 40 | 60.33 | 70.61 | 76.96 | 119.1-120.7 | 48.34 | 49.91 | 14.27 | 95.25 |
43 | 43 | 63.5 | 73.03 | 80.01 | 125.5-127.0 | 48.34 | 49.91 | 14.27 | 98.43 |
45 | 45 | 66.68 | 73.03 | 80.01 | 125.5-127.0 | 48.34 | 49.91 | 14.27 | 98.43 |
48 | 48 | 67.06 | 73.41 | 80.52 | 136.4-137.9 | 48.34 | 49.91 | 14.27 | 97.99 |
50 | 50 | 69.85 | 76.96 | 83.31 | 127.0-130.3 | 48.34 | 49.91 | 17.48 | 104.65 |
53 | 53 | 73.03 | 79.38 | 122.17 | 150.9-152.4 | 48.34 | 49.91 | 19.05 | 112.78 |
55 | 55 | 79.38 | 93.65 | 100.97 | 160.5-162.1 | 48.34 | 49.91 | 19.05 | 123.83 |
60 | 60 | 79.38 | 94.62 | 100.97 | 160.5-162.1 | 48.34 | 49.91 | 19.05 | 123.83 |
65 | 65 | 89.92 | 98.81 | 105.16 | 179.5-181.0 | 45.06 | 46.63 | 17.48 | 127 |
70 | 70 | 95.25 | 109.52 | 117.22 | 182.6-184.2 | 61.7 | 63.27 | 22.35 | 142.88 |
