技術(shù)參數(shù)：
密封腔溫度：-40℃+200℃
密封腔壓力：≤16bar
軸徑尺寸：40-160mm
材料組合：
密封面：石墨，反應(yīng)碳化硅，無壓碳化硅，碳化鎢
輔助密封：丁腈橡膠，氟橡膠，乙丙橡膠，全氟橡膠
彈簧及金屬件：304，316，哈氏合金

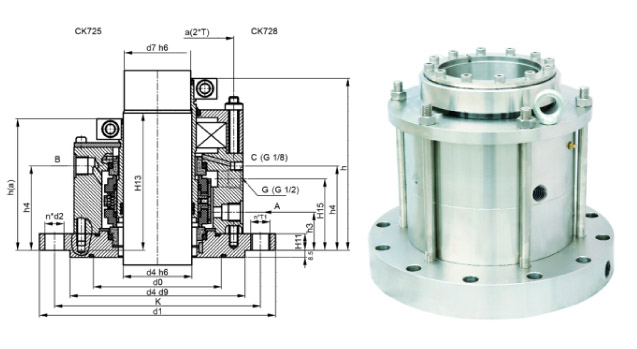

| CK725/CK726 Dimentions | ||||||||||||||||||
| Seal Size | Flange ConnectiVity |
Fastening | Cartridge Dimensions | Connections & Mounting | ||||||||||||||
| d3 | d0 | d1 | d4 | k | n*d2 | bolt | d7 | h(a) | h | h3 | h4 | H11 | H13 | H15 | A&B | a | T | T1 |
| 40 | 91 | 175 | 110 | 145 | 4*18 | M16 | 38 | 131.5 | 169.5 | 33 | 91 | 13 | 135 | 80.0 | G3/8 | 126 | M12 | M16 |
| 50 | 107 | 240 | 176 | 210 | 8*18 | M16 | 48 | 132.5 | 175.5 | 35 | 93 | 16 | 140 | 80.0 | G3/8 | 136 | M12 | M16 |
| 60 | 116 | 240 | 176 | 210 | 8*18 | M16 | 58 | 144.5 | 185.0 | 36 | 94 | 18 | 150 | 84.5 | G3/8 | 145 | M12 | M16 |
| 80 | 147 | 275 | 204 | 240 | 8*22 | M20 | 78 | 153.0 | 200.0 | 44 | 98 | 19 | 160 | 83.0 | G1/2 | 178 | M16 | M20 |
| 100 | 173 | 305 | 234 | 270 | 8*22 | M20 | 98 | 164.0 | 210.0 | 41 | 108 | 21 | 170 | 94.0 | G1/2 | 208 | M16 | M20 |
| 125 | 198 | 330 | 260 | 295 | 8*22 | M20 | 120 | 175.0 | 235.0 | 40 | 113 | 20 | 195 | 100.0 | G1/2 | 235 | M20 | M20 |
| 140 | 218 | 395 | 313 | 350 | 12*22 | M20 | 135 | 257.0 | 284.0 | 53 | 171 | 30 | 200 | 155.0 | G1/2 | 270 | M20 | M20 |
| 160 | 237 | 395 | 313 | 350 | 12*22 | M20 | 150 | 275.0 | 281.5 | 55 | 180 | 30 | 205 | 155.0 | G1/2 | 279 | M20 | M20 |
